Maschinenleistung optimieren – mit FUNKE Elektro-Ölvorwärmern

Die Viskosität von Ölen und schwer entflammbaren Flüssigkeiten nimmt bei niedrigen Temperaturen stark zu. Dies kann zu extrem hohen Druckverlusten in Rohrleitungen, Filtern und Kühlanlagen führen. Beim Kaltstart von Anlagen, insbesondere wenn Öl / Luft-Kühlanlagen im Freien aufgestellt sind, kann es durch zu hohen Anfahrdruck zu schweren Schäden an Pumpen, Filtern, Wärmeaustauschern und anderen Bauteilen kommen. Hat das Öl im Tank aber durch einen entsprechenden Ölvorwärmer bereits eine definierte Betriebstemperatur, wird das Anfahren von Anlagen und Maschinen wesentlich erleichtert. Da beispielsweise bei größeren Hydraulikanlagen der Trend ohnehin zur Nebenstrom- Kühlung und -Filterung geht, lässt sich in einen solchen Kreislauf auch ein Ölvorwärmer problemlos integrieren.

Funktionsweise FUNKE Elektro-Ölvorwärmer

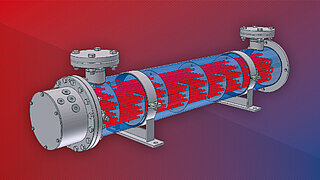

Im Elektro-Ölvorwärmer strömt die zu erwärmende Flüssigkeit um ein Bündel von U-förmig gebogenen Heizstäben. Der Abstand der Umlenksegmente ist so gewählt, dass auch beim zulässigen Mindest-Volumenstrom eine ausreichende Strömungsgeschwindigkeit gewährleistet ist. Die Heizflächenbelastung beträgt standardmäßig ca. 2 W/cm². Bei Mindestdurchflussmenge und einer Öl-Eintrittstemperatur von 60°C beträgt die Heizstab-Oberflächentemperatur nur 110°C. Somit liegt sie weit unter der Verkokungstemperatur von Öl. Der in den Elektro-Ölvorwärmer integrierte Temperaturbegrenzer schaltet bei 80°C ab.

Einsatzbereiche FUNKE Elektro-Ölvorwärmer

Durch elektrische Energie werden Öle und schwer entflammbare Flüssigkeiten der Fluidgruppe 2 gemäß DGRL 97/23/EG sowie Emulsionen erwärmt. Zum Einsatz kommen Ölvorwärmer insbesondere bei Maschinen und Anlagen in Außenbereichen und auf Prüfständen, die definierte Öltemperaturen benötigen. FUNKE bietet ein ausgereiftes modulares Programm von Ölvorwärmern in 11 Baugrößen für die typischen Anforderungen im Maschinen- und Anlagenbau mit Heizleistungen von 3 bis 100 kW. Sonderausführungen als Hochtemperaturgerät bis 200°C und reduzierter Heizflächenbelastung von 1 W/cm² sind erhältlich.

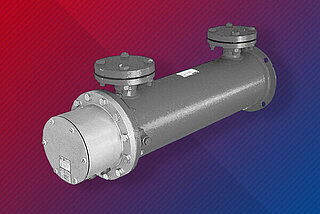

Technische Daten FUNKE Elektro-Ölvorwärmer

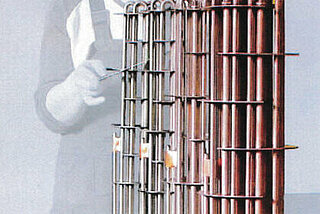

  • Heizeinsatz mit gebogenen Heizstäben (wie U-Rohrbündel)
  • Gehäuse: Stahlausführung
  • Serienmäßige Ausstattung mit Temperaturbegrenzer
  • Heizleistung: 3 - 100 kW
  • max. Betriebsdruck: (< 6kW / > 9kW) 25 / 16 bar
  • max. Endtemperatur: 80°C
  • Hochtemperaturausführung bis max. 200°C Endtemperatur möglich
