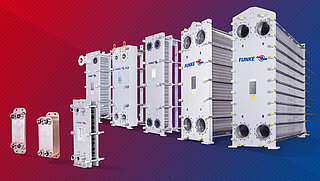

Plattenwärmetauscher Hohe Wärmeübertragungseffizienz bei geringem Platzbedarf
Ob bei industriellen Prozessen, im Bereich erneuerbarer Energien, Kraftwerken oder in Heizungs-, Lüftungs- und Klimaanlagen – FUNKE bietet für praktische jede Anwendung thermodynamisch optimierte Lösungen mit Plattenwärmetauschern.
Plattenwärmetauscher
Plattenwärmetauscher bestehen aus einem Paket profilierter Platten mit Durchlassöffnungen. Die Platten sind im 180°-Winkel zueinander gedreht, wodurch Strömumgskanäle auf jeder Seite der Platten entstehen. Jede Platte ist mit Dichtungen versehen, welche die Strömungskanäle zuverlässig nach außen abdichten und die beiden am Autausch beteiligten Medien trennen.
Gedichtete PlattenwärmetauscherImmer die richtige Platte für Ihren Anwendungsfall

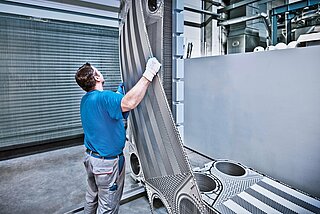

Gedichtete Plattenwärmetauscher bestehen aus einem Paket einzelner, geprägter Wärmeübertragungsplatten und Dichtungen. Das Plattenpaket wird in einem Gestell zwischen Fest- und Losplatte mittels Spannbolzen eingespannt und gleichmäßig zusammengepresst. Es kann zur Reinigung und Wartung demontiert werden. Ebenso ist es möglich, nachträglich weitere Platten hinzuzufügen, um eine höhere Leistung zu erreichen.
Zur Abdeckung eines großen Leistungsbereichs stehen verschiedene Baugrößen mit unterschiedlichen Plattenzahlen und Plattenprägungen zur Verfügung. So können sie auch für stark verschmutzte oder hochviskose Medien eingesetzt werden, oder auch, wenn nur ein geringer Temperaturunterschied zwischen den Medien besteht. Je nach Einsatzbereich stehen Platten in Sonderausführungen mit höherwertigen Materialien zur Verfügung, z.B. kommen für Anwendungen mit Seewasser Titanplatten zum Einsatz.
Vorteile gedichtete Plattenwärmetauscher
- Hohe thermische Leistungsfähigkeit durch OptiFlow, Bypass-Stop-System und Best-Wave-System
- Geringere Investitionskosten durch kompakte Bauweise
- Service und Wartungsfreundlich durch hocheffiziente Selbstreinigung durch turbulenter Strömung, optische Dichtungsidentifizierung und Verwendung der Clip-On Dichtungen
Baureihen gedichtete Plattenwärmetauscher
FP Gedichtete Plattenwärmetauscher
Die Standardserie
- Für fast alle Medien und Anwendungen geeignet
- Kompakte Bauweise
- Viele verschiedene Plattenmaterialien möglich
Technische Daten
- Anschlussnennwerte: DN 25 – DN500 für Volumenströme von 0,3 m³/h - 4100 m³/h
- max. Betriebsdruck: 25 barg
- max. Betriebstemperatur: 200°C
Sicherheit
- Doppeldichtung im Ein- und Austrittsbereich zur Verhinderung der Vermischung der Medien.
FPX Gedichtete Plattenwärmetauscher
Die ideale Lösung für:
- Sehr niedrige mittlere Temperaturdifferenzen (LMTD)
- Höchste NTU-Anforderungen
- Hohe Druckbeständigkeiten
Technische Daten
- Anschlussnennwerte: DN 150 für Volumenströme von 6 m³/h - 370 m³/h
- max. Betriebsdruck: 32,3 barg
- max. Betriebstemperatur: 200°C
Zusätzliche Features:
- Center Lock: Exaktes und sicheres montieren der WT-Platten durch das neue Center Lock Design
- HP-Plus: Spezielles Design der Dichtungsnut im Kopfbereich für höhere Druckbeständigkeit
Sicherheit
- Doppeldichtung im Ein- und Austrittsbereich zur Verhinderung der Vermischung der Medien.
FPDW Gedichtete Sicherheits-Plattenwärmetauscher
Wenn Medien sich nicht vermischen dürfen
- Größte Sicherheit gegenüber einer Vermischung der im Wärmeaustauscher strömenden Medien
- Mehr Sicherheit im Prozess
- In vielen Größen verfügbar
Technische Daten
- Anschlussnennwerte: DN 25 – DN200 für Volumenströme von 0,3 m³/h - 660 m³/h
- max. Betriebsdruck: 16 barg
- max. Betriebstemperatur: 200°C
Sicherheit
- Ausführung mit Doppelplatten, die mit einem speziellen Dichtungssystem ausgerüstet sind.
Gelötete PlattenwärmetauscherDie Universallösung für industrielle Anwendungen und Gebäudetechnik

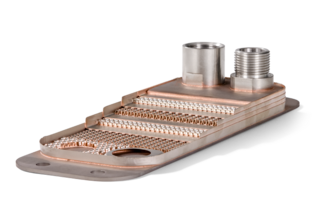

Gelötete Plattenwärmetauscher bestehen aus geprägten Edelstahlplatten, die je nach Anforderung der Anwendung im Vakuumverfahren mit Kupfer oder Nickel zu einer druckfesten Einheit verlötet sind. Sie können dadurch mit hohen Drücken und Temperaturen gefahren werden und zeichnen sich durch kompakte Bauformen aus.
Vorteile gelötete Plattenwärmetauscher
- Hohe thermische Leistungsfähigkeit: diagonale Medienführung und Turbulatoren in den Fließspalten.
- Hohe Belastbarkeit durch flächige Verlötung statt punktueller Verlötung
- Kompakte Bauweise auch für hochviskose Medien aufgrund des hohen Wärmeübergangs
- Direkter Anschluss an das Aggregat ohne zusätzliche Halterungen durch die verlängerte Endplatte
Baureihen gelötete Plattenwärmetauscher

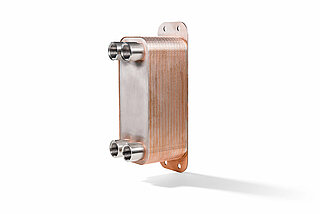

TPL
Einsatzbereiche
Vorrangig in den Bereichen Hydraulik, Druckluft, Motorenkühlung und Wärmerückgewinnung. Universell mit verschiedenen Medien einsetzbar. Äußerst hohe Wärmeübertragungsleistung durch diagonale Medienführung sowie spezielle Turbulenzeinbauten in den Fließspalten. Bei Medien mit höherer Viskosität ermöglicht der hohe Wärmeübergang kleine Baugrößen mit geringem Platzbedarf.
Technische Daten
- Wärmeaustauschflächen/Platte: 0,035 - 0,286 m²
- max. Betriebsdruck: 36 barg
- max. Betriebstemperaturen: +200°C

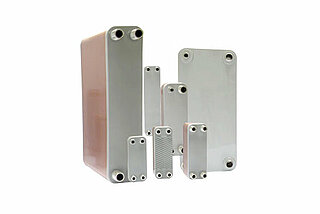

GPL / GPLK / NPL / NPLK
Einsatzbereiche
Vorrangig in den Bereichen Heizung, Klima, Lüftung, Motorenkühlung und Wärmerückgewinnung. Universell mit verschiedenen Medien einsetzbar.
Technische Daten
- max. Betriebsdruck: 16 - 30 barg
- max. Betriebstemperatur: +200°C
- GPL / GPLK: Plattenverlötung mit Kupfer
- NPL / NPLK: Plattenverlötung mit Nickel
Als Sicherheitswärmetauscher mit Doppelwand erhältich.
