Échangeurs de chaleur à plaques Échange de chaleur efficace avec petit encombrement
Que ce soit dans les processus industriels, dans le domaine d'énergies renouvelables, dans les centrales électriques ou dans les installations e chauffage, d'aération et de climatisation, FUNKE offre des solutions optimisées sur le plan thermodynamique avec des échangeurs de chaleur à plaques pour pratiquement chaque application.
Échangeurs de chaleur à plaques
Les échangeurs de chaleur à plaques se composent d'un ensemble de plaques profilées avec des ouvertures de passage. Les plaques sont tournées à 180° entre elles, ce qui permet de créer des canaux d'écoulement sur chaque côté de plaque. Chaque plaque est équipée de joints qui rendent les canaux d'écoulement étanches vers l'extérieur de manière fiable et qui séparent les deux milieux qui participent à l'échange.
Échangeurs de chaleur à plaques visséesLa bonne plaque pour votre cas d'application
Les échangeurs à plaques et joints démontables sont composés d'un pack de plaques de transfert de chaleur individuelles profilées et de joints. Le pack de plaques est maintenu dans un bâti entre la plaque fixe et la plaque mobile comprimées de manière uniforme. Il est possible de le démonter pour le nettoyage et la maintenance. Il est également possible d'ajouter ultérieurement des plaques supplémentaires pour une puissance plus élevée.
Pour couvrir une grande plage de puissance, on dispose de plusieurs tailles avec un nombre de plaques et des profilés différents. Ils peuvent ainsi être utilisés pour des fluides fortement pollués ou à viscosité élevée ou aussi en cas de différence de température réduite entre les fluides. Selon le domaine d'application, il existe des versions spéciales de plaques fabriquées à partir de matériaux de haute qualité. Par exemple, pour les applications impliquant de l'eau de mer on utilise des plaques en titane.
Avantages des échangeurs de chaleur à plaques vissées
- Puissance thermique élevée via OptiFlow, le système d'arrêt avec bypass et le système Best Wave
- Faible coût d'investissement grâce au petit encombrement
- Entretien et maintenance faciles avec nettoyage automatique très efficace par écoulement turbulent, identification des joints et utilisation de joints Clip-On
Séries d'échangeurs de chaleur à plaques vissées
FP Échangeurs de chaleur à plaques à joints
La série standard
- Convient à presque tous les fluides et applications
- Conception compacte
- Large choix de matériaux de plaques disponibles
Données techniques
- Tailles nominales de raccordement : DN 25 à DN 500 pour des débits de 0,3 à 4 100 m³/h
- Pression maximale de service : 25 bars(g)
- Température maximale de service : 200 °C
Sécurité
- Double étanchéité dans les zones d’entrée et de sortie afin d’éviter le mélange des fluides.
FPX Échangeurs de chaleur à plaques à joints
La solution idéale pour:
- De très faibles différences de température moyenne logarithmique (LMTD) – Des pincements de température ultra faibles
- Les exigences les plus élevées en terme de NUT
- Une résistance élevée à la pression
Données techniques
- Tailles nominales de raccordement : DN 150 pour des débits de 6 à 370 m³/h
- Pression maximale de service : 32,3 bars(g)
- Température maximale de service : 200 °C
Caractéristiques supplémentaires
- Center Lock: montage toujours plus précis et sécurisé des plaques de l’échangeur grâce à l’ajout de ronds d’alignement dans les angles des plaques.
- HP-Plus: conception spéciale de la gorge de joint dans la zone de la tête de la plaque pour une résistance accrue à la pression. Impression d’un relief dans les zones de distribution et de support des joints offrant une résistance optimale à la pression.
Sécurité
- Double joint dans les zones d’entrée et de sortie afin d’empêcher le mélange des fluides Zone de fuite externe, en cas de rupture d’un joint de séparation, des circuits primaire et secondaire.
FPDW Échangeurs de chaleur de sécurité à plaques et joints
Lorsque les fluides ne doivent pas se mélanger
- Protection maximale contre le mélange des fluides circulant dans l’échangeur
- Sécurité accrue du procédé
- Disponibles dans de nombreuses dimensions
Données techniques
- Tailles nominales de raccordement : DN 25 à DN 200 pour des débits de 0,3 à 660 m³/h
- Pression maximale de service : 16 bars(g)
- Température maximale de service : 200 °C
Sécurité
- Conception à double plaque équipée d’un système d’étanchéité spécial.
Échangeurs de chaleur à plaques soudéesLa solution universelle pour les applications industrielles et la technique du bâtiment

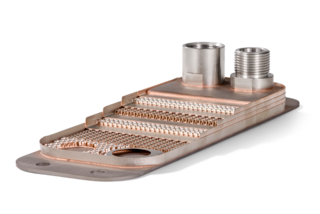

Les échangeurs de chaleur à plaques soudées se composent de plaques en acier inoxydable nervurées qui sont brasées au cuivre ou au nickel, en fonction des exigences de l'application. Ils sont donc résistants aux pressions et aux températures élevées et se distinguent pas leur construction compacte.
Avantages des échangeurs de chaleur à plaques soudées
- Puissance thermique élevée : écoulement diagonal des milieux et turbulateurs dans les fentes d'écoulement.
- Capacité élevée grâce au brasage plat au lieu d'un brasage ponctuel
- Construction compacte aussi pour des milieux à viscosité élevée grâce au transfert efficace de la chaleur
- Connexion directe à la centrale sans supports supplémentaires grâce à la plaque finale allongée
Séries d'échangeurs de chaleur à plaques soudées
TPL
Domaines d'utilisation
Notamment dans l'hydraulique, de l'air comprimé, du refroidissement des moteurs et de la récupération de chaleur.. Utilisation universelle avec différents milieux. Échange de chaleur extrêmement performant grâce à l'écoulement diagonal des milieux ainsi qu'aux installations spécialement prévues pour les turbulences. Dans le cas des milieux à haute viscosité, le transfert de la chaleur puissant permet d'avoir un dispositif de petite taille avec faible encombrement.
Caractéristiques techniques
- Surfaces de l'échangeur de chaleur/plaque : 0,035 - 0,286 m²
- Pression de service max. : 36 bar
- Température de service max. : +200 °C
GPL / GPLK / NPL / NPLK
Domaines d'utilisation
Notamment dans les systèmes de chauffage, de climatisation, d'aération, de refroidissement de moteurs et de récupération thermique. Utilisation universelle avec différents milieux.
Caractéristiques techniques
- Pression de service max. : 16 - 30 bar
- Température de service max. : +200°C
- GPL / GPLK : Brasage des plaques au cuivrer
- NPL / NPLK : Brasage des plaques au nickel
Échangeurs de chaleur haute sécurité avec doubles joints disponibles.
